DISGRIFIADAU BRIFF

Falf rheoli aer niwmatig yw'r falf rheoli ongl yn berthnasol gyda'r strwythur tywys uchaf, ac wedi'i chyfarparu â'r actuator diaffram aml-wanwyn. Mae ganddo lawer o fanteision strwythur cryno, pwysau ysgafn, gweithredu cyflym, nodwedd llif gywir, gosodiad cyfleus ac ati. Oherwydd siâp ongl 90 °, gellir defnyddio'r falf rheoli ongl yn helaeth ar gyfer y cyfrwng gyda'r gludedd uchel, crisialu, gronynnau crog ac yn hawdd ei lanhau a'i chwythu i ffwrdd, felly mae'n arbennig o addas i'r diwydiant bwyd.

NODWEDDION

● Opsiynau nodweddiadol llif hyblyg

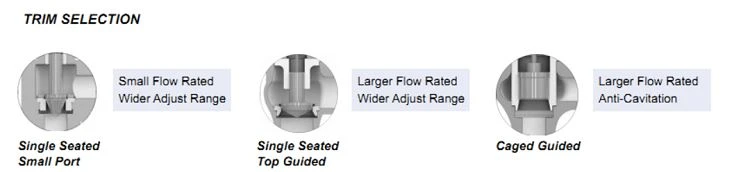

Mae'r falf rheoli ongl hefyd yn defnyddio dyluniad trim sedd sengl, sydd ar gael ar gyfer llawer o nodweddion llif gan gynnwys canran agored, llinellol a chyfartal cyflym.

● Cymhwyso falf rheoli ongl yn arbennig

Mae falfiau rheoli ongl yn well ar gyfer cymhwyso'r cyfrwng gyda'r gludedd uchel, crisialu, solidau crog. Mae'r strwythur ongl 90 ° yn hawdd i'w lanhau a'i chwythu i ffwrdd, sy'n arbennig o addas ar gyfer yr orymdaith gweithgynhyrchu bwyd a meddygol.

file0001

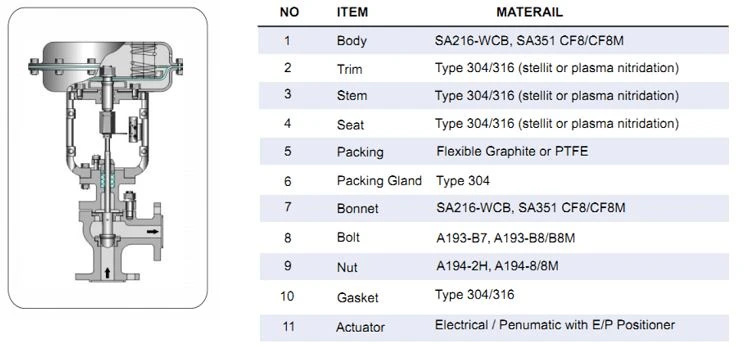

STRWYTHUR GWERTH

file0002

DN		20				25					32	40		50
Diamedr Sedd (mm)		10	12	15	20	10	12	15	20	25	32	32	40	32	40	50
Cyfernod Llif Cyfradd (CV)	Llinol	1.8	2.8	4.4	6.9	1.8	2.8	4.4	6.9	11	17.6	17.6	27.5	17.6	27.5	44
Cyfernod Llif Cyfradd (CV)	Canran Cyfartal	1.6	2.5	4.0	6.3	1.6	2.5	4.0	6.3	10	16	16	25	16	25	40
Cyfradd Teithio L (mm)		16									25

DN			65	80		100			125	150		200		250
Diamedr Sedd (mm)			65	65	80	65	80	100	125	125	150	150	200	250
Cyfernod Llif Cyfradd (CV)	Llinol		69	69	110	69	110	176	275	275	440	440	690	11000
	Canran Cyfartal		63	63	100	63	100	160	250	250	400	400	630	900
Cyfradd Teithio L (mm)			40						60					100
Pwysedd Enwol			MPa		1.6, 2.5, 4.0,6.4(6.3) /2.0, 5.0, 11.0
			Lb		ANSI: Dosbarth150, Dosbarth300, Dosbarth600
Nodweddion Llif			(Canran Cyfartal), (Llinol), (Agored Cyflym)
Gollyngiadau a Ganiateir			Sêl Fetel: ANSI B16.104 IV Sêl Meddal: ANSI B16.104 V.
Tymheredd (DegC)		Temp Arferol			-20~200, -40~250, -60~250
		Rheiddiadur	Cod: S.		-40~350, -60~350
		Temp Uchel	Cod: G.		350 ~ 550 (Deunydd Tymheredd Uchel)
		Temp Isel	Cod: D.		D0:-60~-100, D1:-100~-200, D2:-200~-250
		Ymlaen / Diffodd	Cod: Q.		-40 ~ 150 (PTFE wedi'i atgyfnerthu)

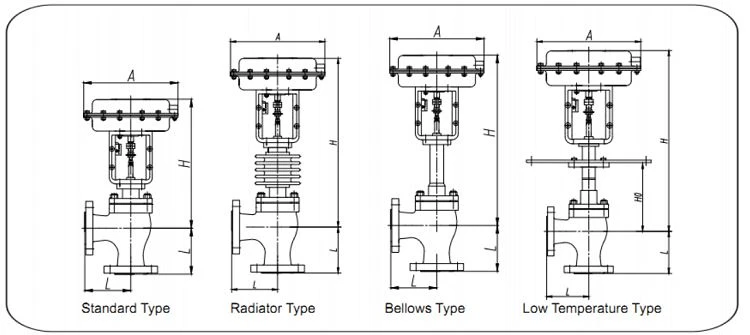

MAINT A DIMENSION

file0003

Diamedr Enwol			20	25	32	40	50	65	80	100	125	150	200
ΦA			282	282	308	308	308	394	394	394	498	498	498
L	PN16, 20, 25, 40 ANSI150Lb		95	100	105	115	125	145	155	175	200	225	275
L	PN64 (63), 50 ANSI300Lb		115	115	130	130	150	170	190	215	250	275	325
H1	Arferol Math	PN16 / 25	388	388	395	415	430	515	533	551	630	696	715
		PN40	388	388	395	415	430	515	533	551	630	696	715
		PN64 (63)	395	395	415	435	465	535	572	580	680	730	762
	Math Rheiddiadur		440	440	458	478	493	594	628	646	750	846	915
	Math Megin		440	440	458	450	493	594	628	646	750	846	804
H0	-60 ~ -100 GraddC		500	500	500	500	500	600	600	600	700	700	700
	-100 ~ -200 GraddC		700	700	700	700	700	800	800	800	900	900	900
	-200 ~ -250 GraddC		900	900	900	900	900	1000	1000	1000	1100	1100	1100
